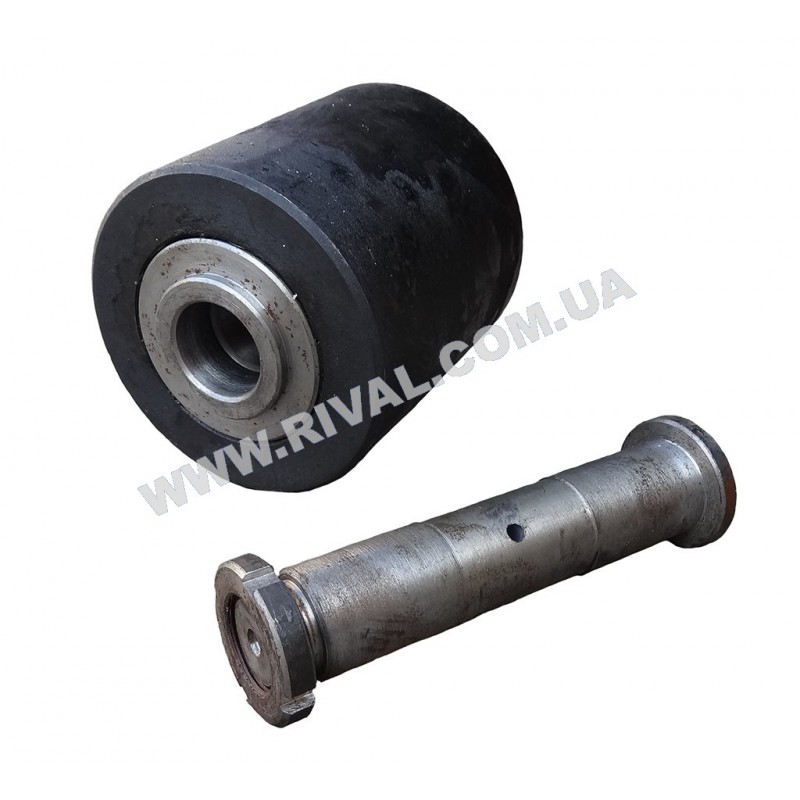

Ролик поддерживающий ЭТЦ-165, каток ЭЦУ-150 на стрелу бары

Ролик поддерживающий цепь ЭТЦ 165, ЭЦУ 150 общие данные

Поддерживающий ролик ЭТЦ-165 устанавливается на стрелу бары с летним рабочим органом. В зависимости от модели на стреле могут быть установлены два или три таких ролика. На поддерживающий каток ложится цепь траншеекопателя во время работы поддерживающий ролик не дает ей проседать во время рытья траншеи и служит опорой для натяжения цепи.

Основой для хороших качественных показателей – это контактирующая с цепью поверхность, без достаточной твердости ролик будет быстро изнашиваться. Применяемые нами технологии по закалке металлов позволяет добиться высокой степени твердости как для контактирующей поверхности, так и для остальных деталей из которых состоит поддерживающий ролик составляющих компонентов поддерживающего ролика ЭТЦ 165.

Комплектация ролика

Купить ролик поддерживающий можно в трех вариантах комплектации:

- ролик на стрелу ЭТЦ, ЭЦУ летнюю без кронштейна, оси и подшипников;

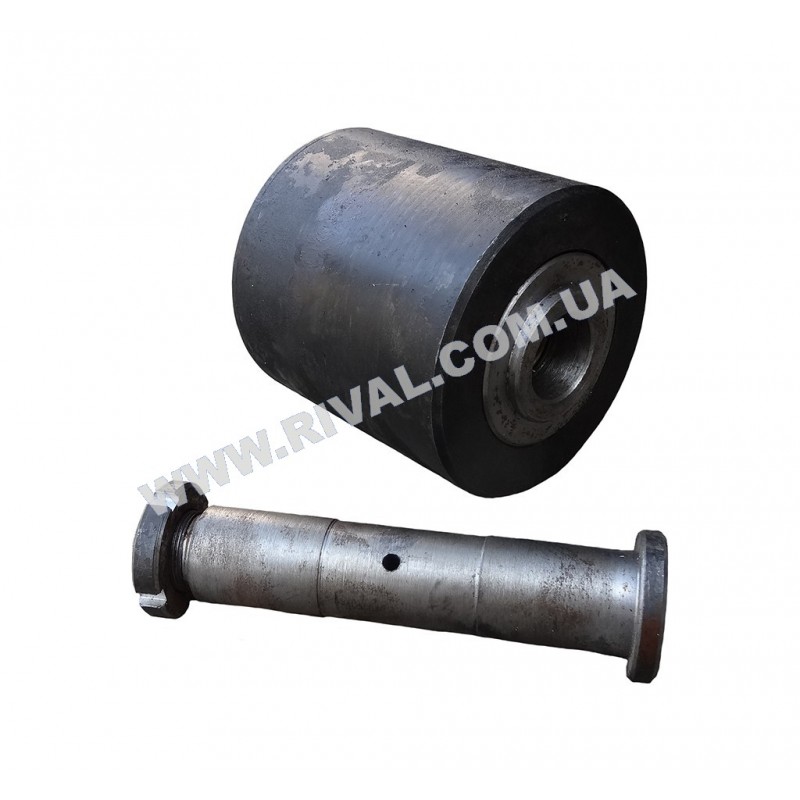

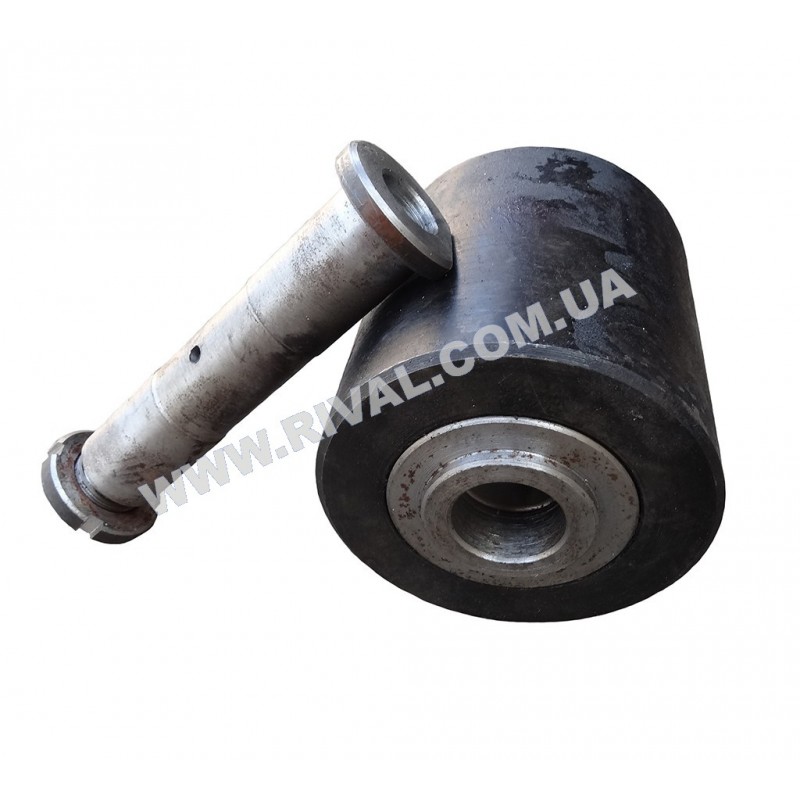

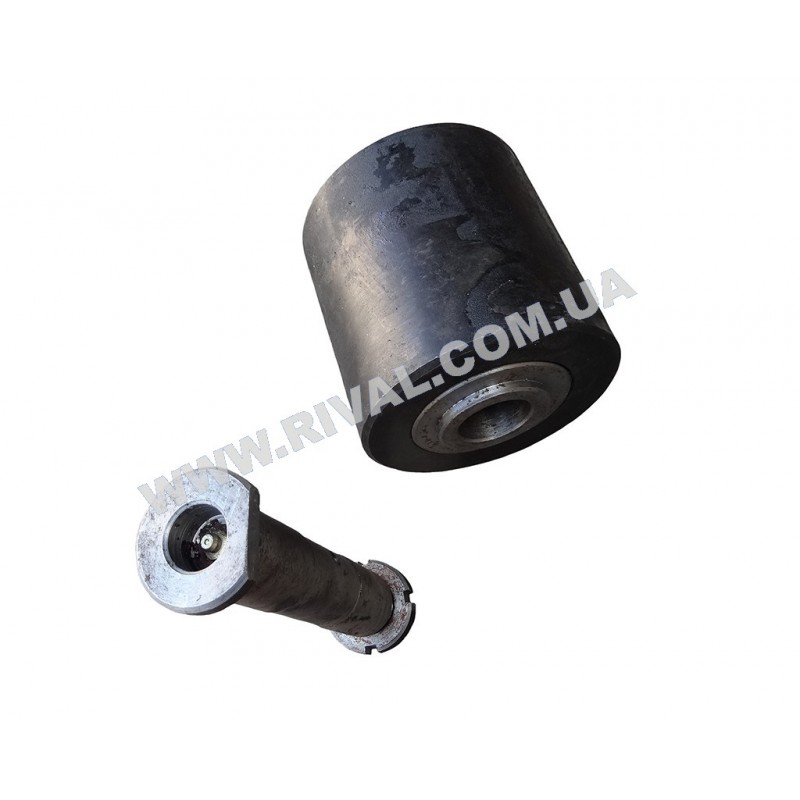

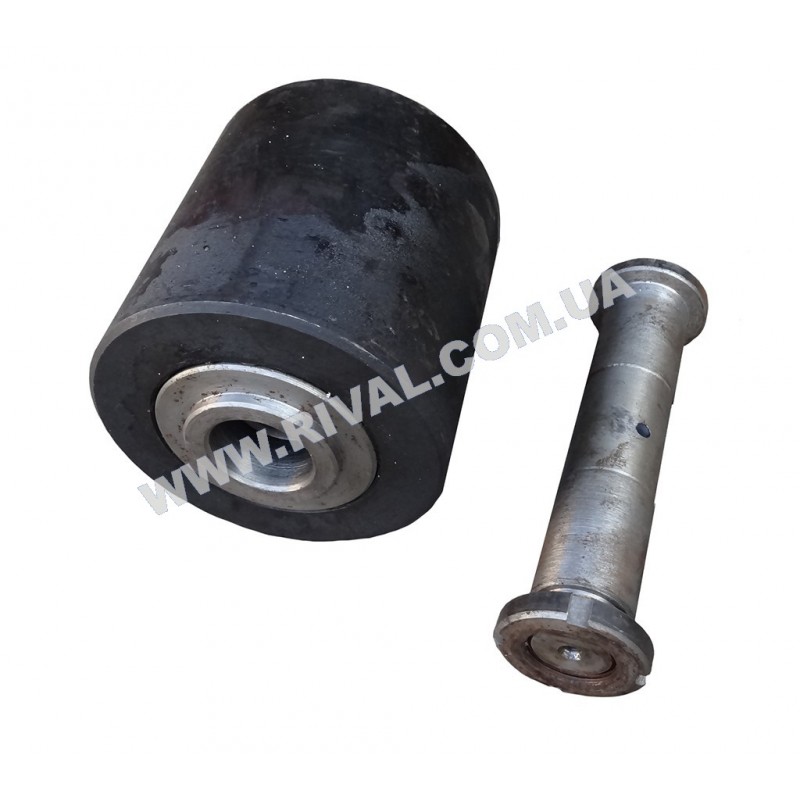

- каток поддерживающий цепь в сборе с осью, крышками, и втулкой (без подшипников и сальников);

Также отдельно вы можете купить для замены необходимый ремкомплект:

-

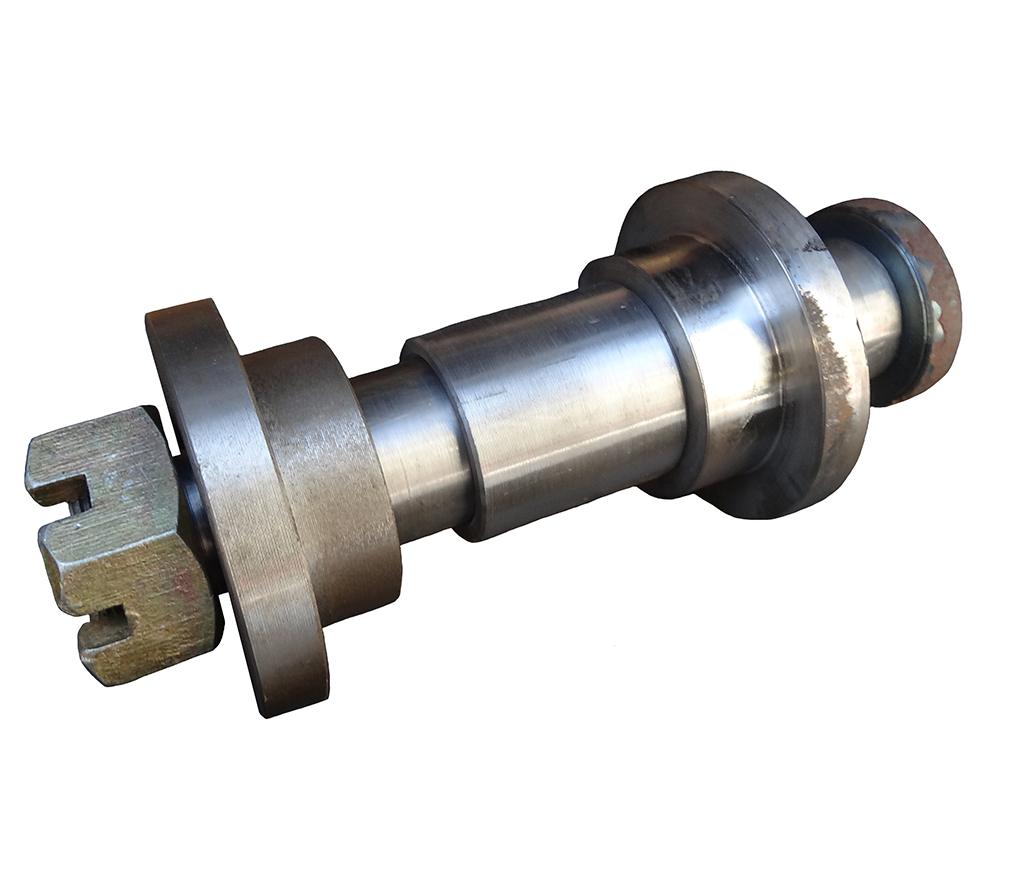

ось, втулку и крышки поддерживающего ролика;

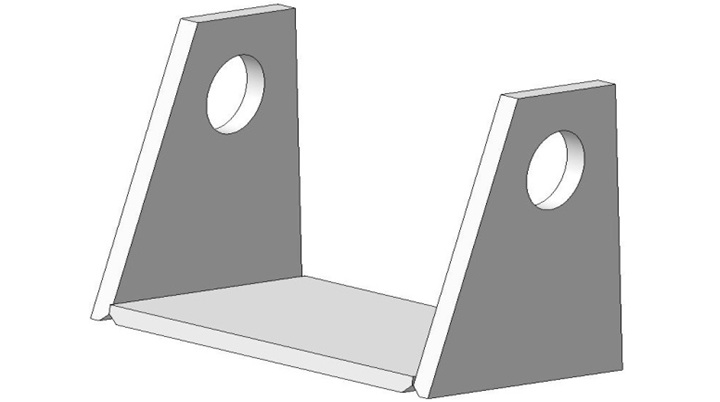

кронштейн поддерживающего ролика бары;

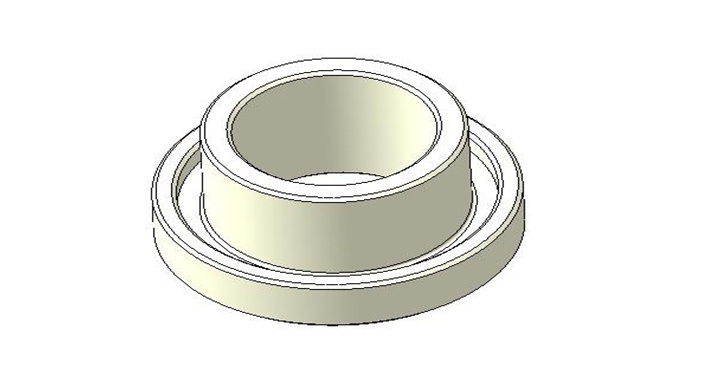

крышки поддерживающего ролика ЭТЦ, ЭЦУ;

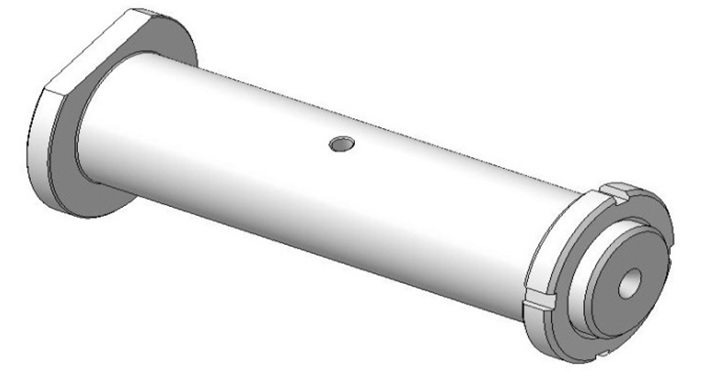

ось поддерживающего ролика  ЭТЦ, ЭЦУ;

Каток опорный ЭТЦ 165 Технические характеристики:

•          Ширина: 170 мм;
•          Диаметр: 120 мм;
•          Изготовлен из стали: 40Х, 45;
•          способ термообработки: объемная закалка твердость 43-47
•          тип: цельно-металлический (обойма выточена из цельной загтовоки)
•          Применяемые подшипники: 207 подшипник 2 шт.;
•          Уплотнитель: сальник 1.2-55х80-1 2 шт.

Способы монтажа и обслуживания

Для снятия ролика с кронштейна открутите гайку оси и вытяните ось;

снимите защитные крышки;

снимите уплотнительные кольца (сальники);

вытяните один подшипник снимите распорную втулку потом снимите второй подшипник.

Сборка осуществляется в обратном порядке.

Отдельное внимание уделите качеству заменяемых подшипников, так-как подшипники низкого качества быстро выходят из строя.

Ссылка на скачивание каталога со всем перечнем запчастей внизу страницы
