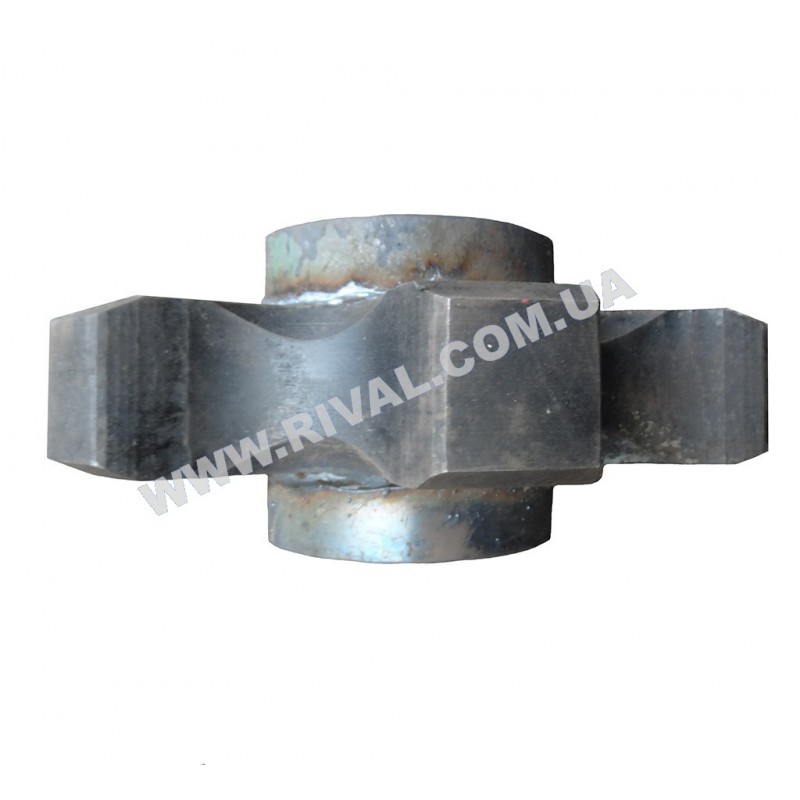

Звездочка шнековая ЭТЦ-165, ЭЦУ 150

Звездочка шнековая ЭТЦ-165 , ЭЦУ-150 на 8 шлицев функцональность и принцип работы.

Шнековая звездочка на грунторез ЭТЦ-165, ЭЦУ-150, является одной из основных деталей шнекового механизма установки, она обеспечивает передачу вращения от редуктора траншеекопателя, к шнекам, которые разбрасывают землю от траншеи в сторону.

По типу шнековые звездочки делятся на два вида:

• на шлицах
• на шпонке

Шнековые звездочки с шлицевым соединением также бывают двух видов:

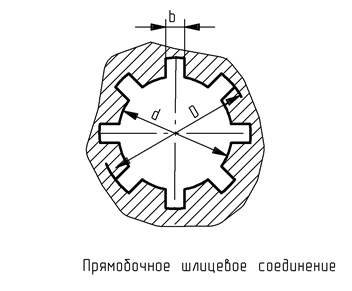

• с 8-ю прямоугольными шлицами

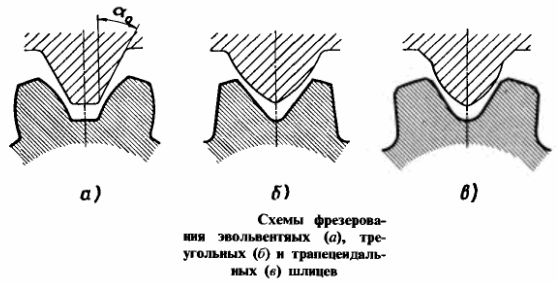

• 18-ю шлицами эвольвентной формы (мелкие с заостренной формой).

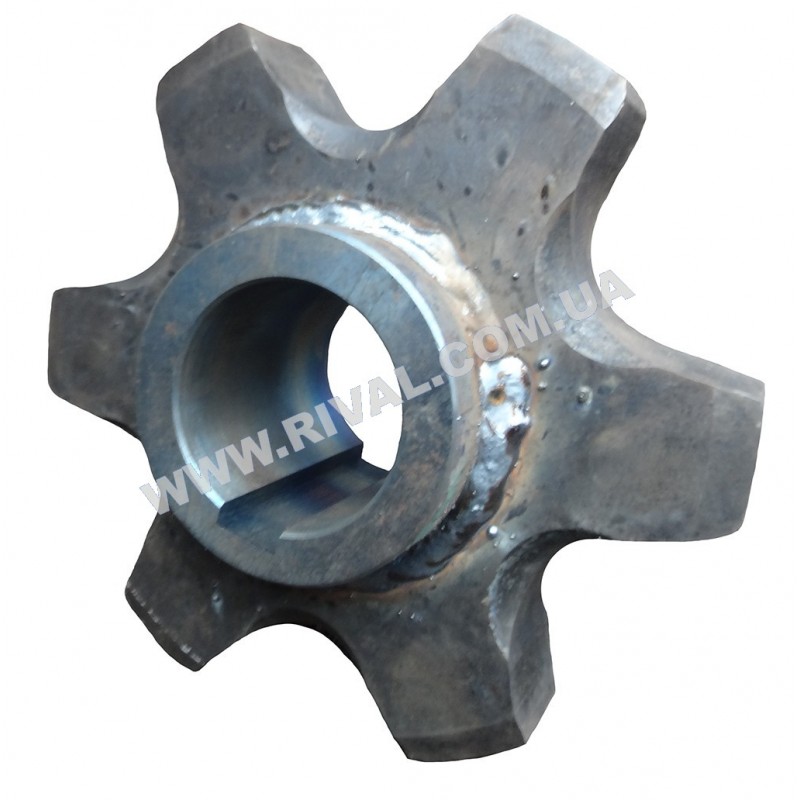

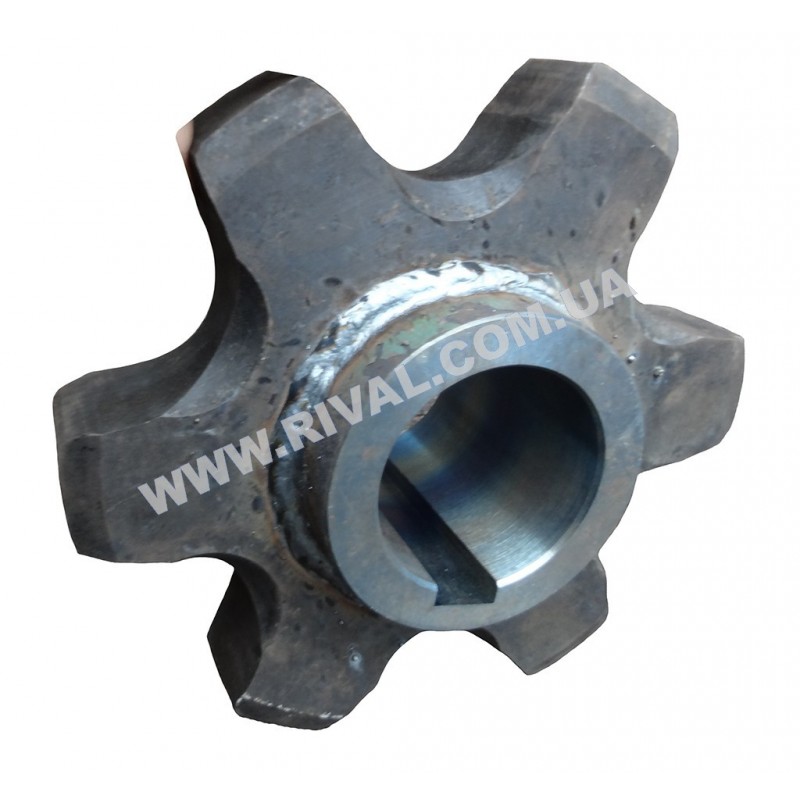

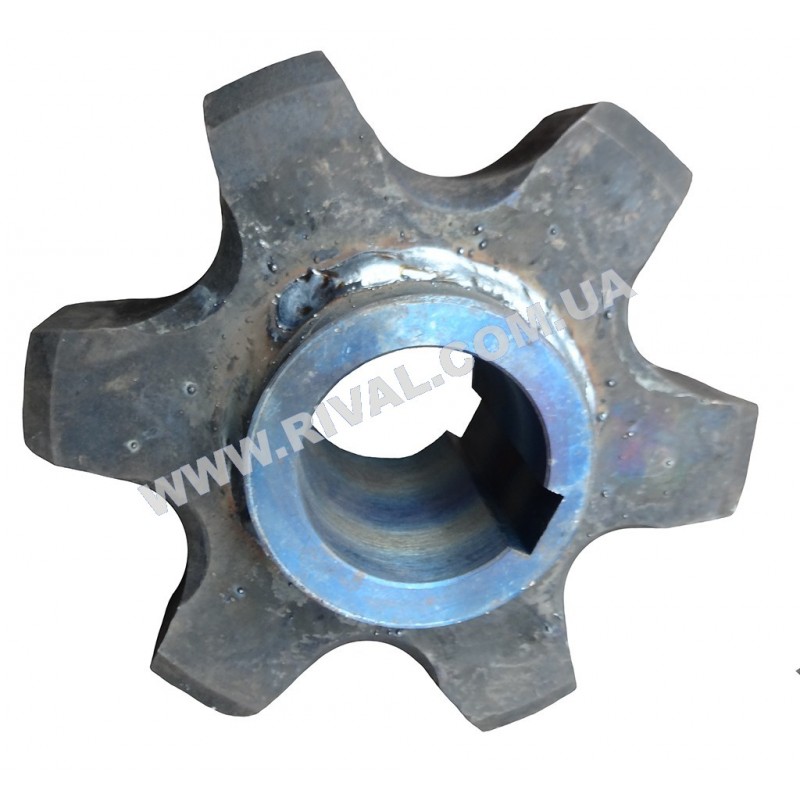

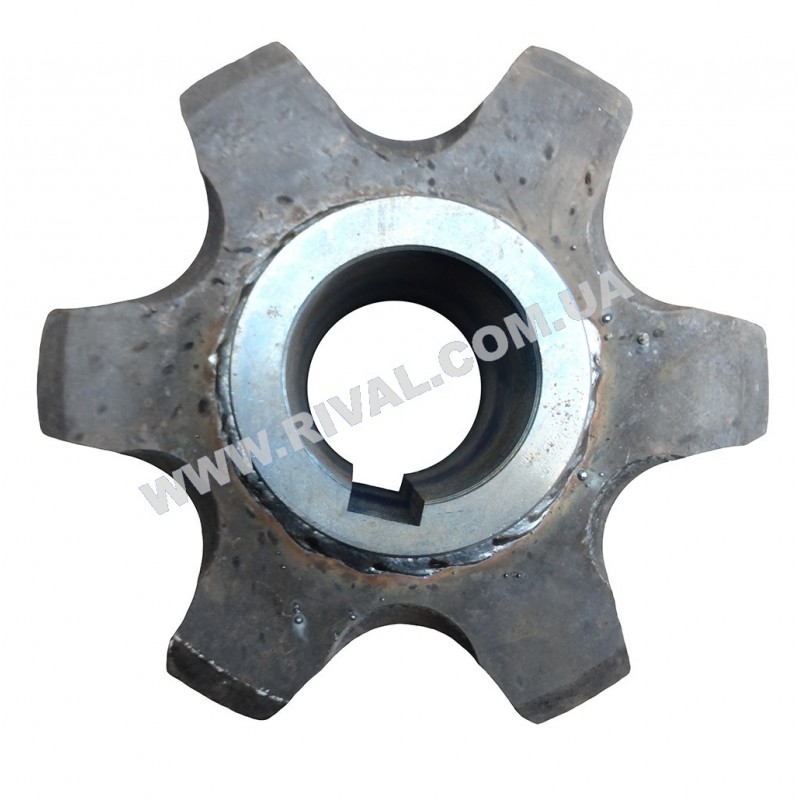

Звездочка шнековая на шпонке вступает в зацепление с валом через шпонку размер 20.

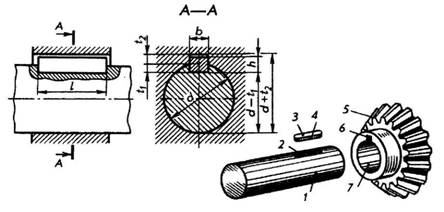

Рис(1) виды зацепления шнековой звездочки.

Самые распространенные варианты: на прямоугольных шлицах либо на шпонке принципиального отличия в надежности способа зацепления нет, у них одинаковые качества, разница только в цене – на шлицах дороже из-за сложности в механической обработке.

Количество зубьев на венце у обоих видов одинакова.

Технические характеристики звездочки шнекового узла ЭТЦ, ЭЦУ:

• Количество зубьев: - 6 шт;
• шаг зуба: 100 мм (предназначена для монтажа на узлы рабочего органа под цепь с шагом 100мм)
• Изготовлена из стали: 40Х, 45;
• способ термообработки: объемная закалка твердость 43-47
• количество шлицев : - 8 прямоугольных шлицев (также есть модификации на 18-20 мелких эвольвентных шлицевых соединений смотрите в каталоге другие модели);

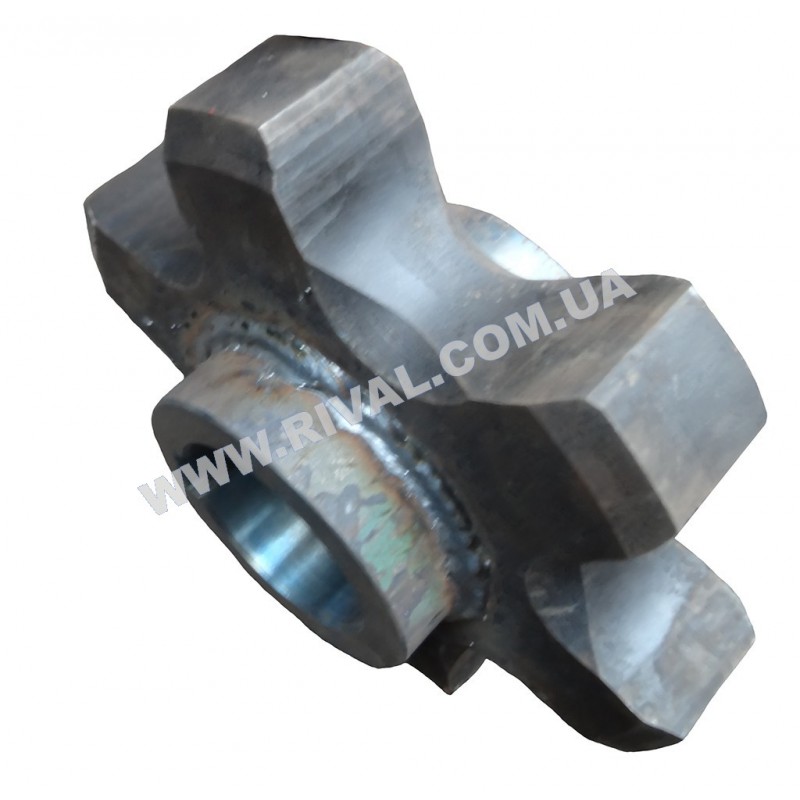

• тип: составная (для удешевления производства венец наварен на ступицу, на качество никак не влияет, 2 см. нормального сварочного шва, выдерживают до 3-х тонн нагрузки на разрыв.)

Способы монтажа звездочки на вал шнекового механизма ЭТЦ, ЭЦУ.

Звездочка устанавливается методом холодной запрессовки на вал шнекового узла.

Для этого нужно:

• отсоединить шнеки от вала;
• снять крышки шнекового узла;
• выпресовать звездочку на валу с посадочного места;
• вытянуть вал через боковое отверстие корпуса шнекового механизма;
• снять шнековую звездочку.

сборка осуществляется в обратном порядке.

Рекомендации:

При выпрессовке звездочки с посадочного места рекомендуется сделать упор в торец вала шнекового узла, чтобы избежать повреждения корпуса механизма или подшипников.

В случае если звездочка сильно прикипела к валу её необходимо нагреть и попробовать выпрессовать на горячую.

В случае если ни один из приведенных способов не помогает, рекомендуется сделать два поперчных реза на звездочке и расколоть её на 2 части чтобы сохранить вал.
