Цепь Урал–33, основные параметры и характеристики.

Цепь Урал-33 предназначена для оснащения баровых рабочих органов проходческих угледобывающих комбайнов и дорожных фрез (траншеекопателей) на базе трактора МТЗ. Широкое применение траншеекопатель с баровым рабочим органом Урал-33 для рытья твердых и мерзлых грунтов, а так-же, для копки траншеи по грунту с асфальтовым покрытием обрел в дорожно-строительных и коммунальных предприятиях. При помощи баровой установки производится монтаж подземных коммуникаций, газопроводных и водопроводных магистралей.

Конструктивные особенности цепи Урал-33 позволяют прокапывать траншею в скалистом грунте и на асфальтированных участках дорог. Максимальная ширина траншеи, которую может выкопать траншеекопатель с рабочим органом оснащенным цепью Урал-33 – 140 мм, и она неизменная в отличии от таких же цепных экскаваторов с летним рабочим органом.

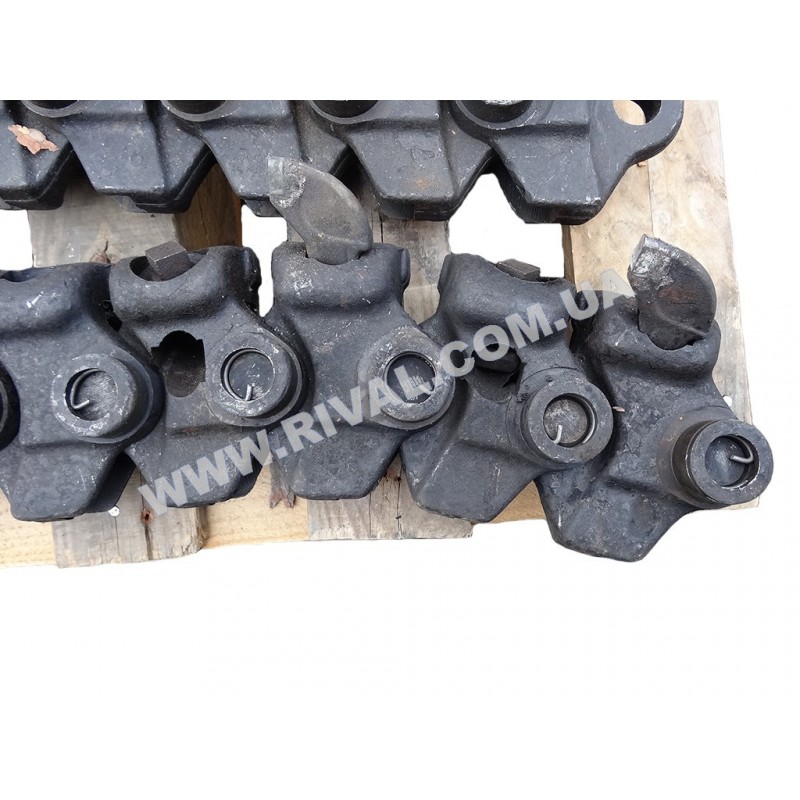

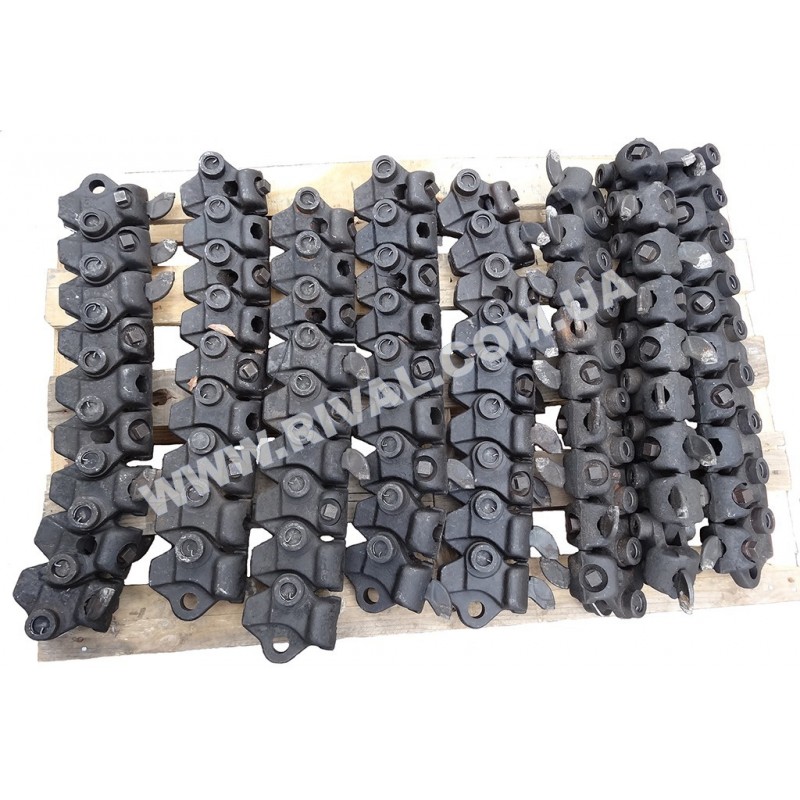

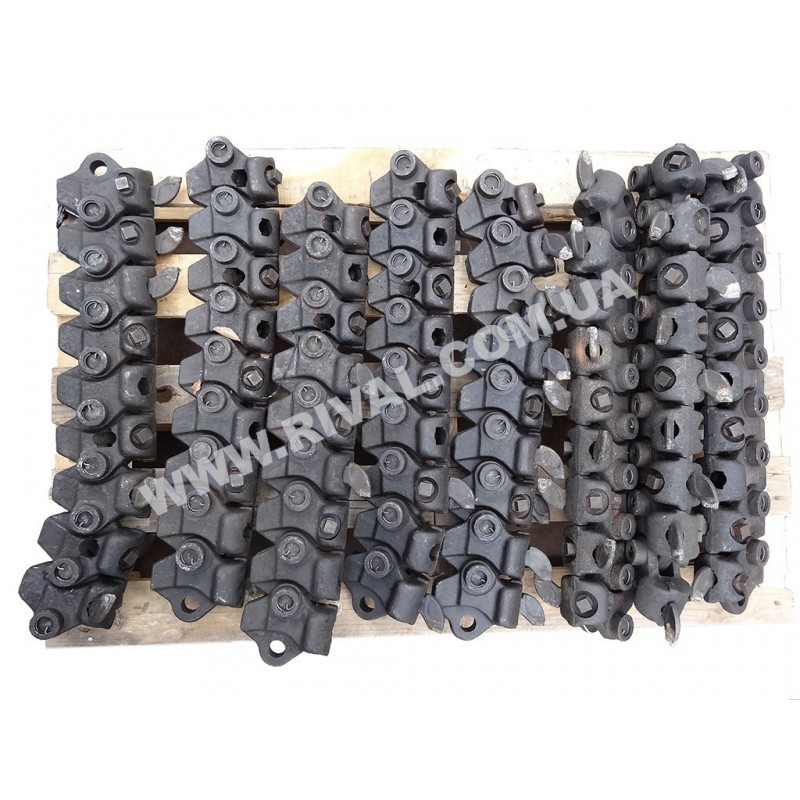

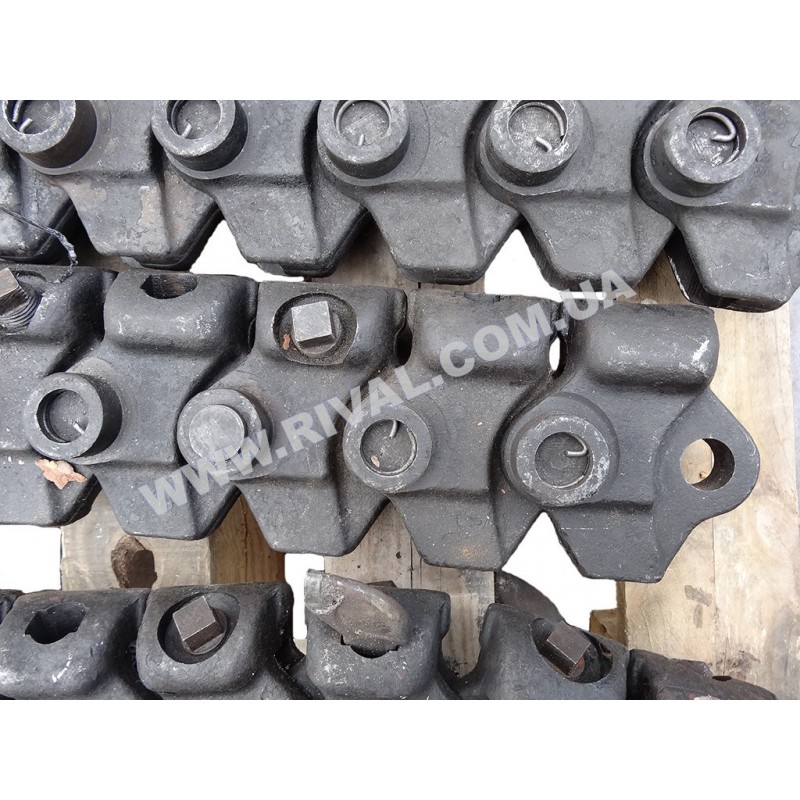

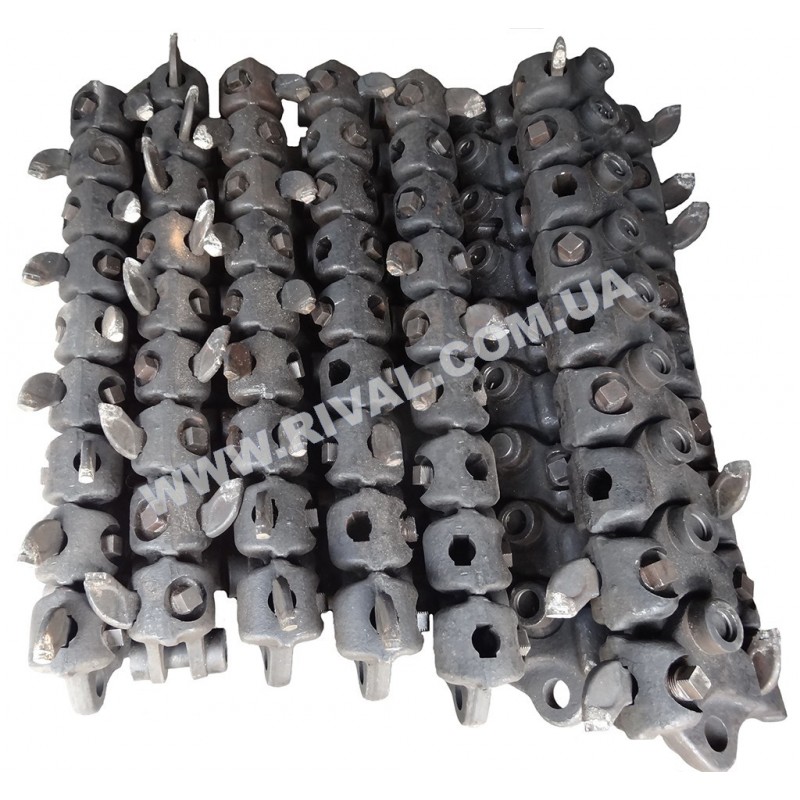

Цепь Урал-33 состоит из 72-х звеньев, соединенных между собой пальцами, на каждом звене есть два отверстия по бокам. В одно отверстие вставляется режущий элемент (зубок) в другое вкручивается стопорный болт режущего элемента, который прижимает зубок и не дает ему выскочить. Основной отличительной чертой такой цепи, является способ зацепления цепи со звездочками привода и натяжителя. В данном случае зубья звездочек не проходят сквозь звенья по центру, а наоборот звено заходит в двухрядную звездочку, такая конструкция обеспечивает максимальное натяжение цепи и при работе в твердых и скалистых грунтах и исключает возможность попадания гравия между зубьями звездочек и звеньями цепи, что может привести к заклиниванию. Пальцы соединяющие звенья, фиксируются распорными стопорными кольцами внутри звена, это дает возможность при необходимости в полевых условиях демонтировать цепь или отдельное звено цепи.

Цепь Урал 33 технические характеристики.

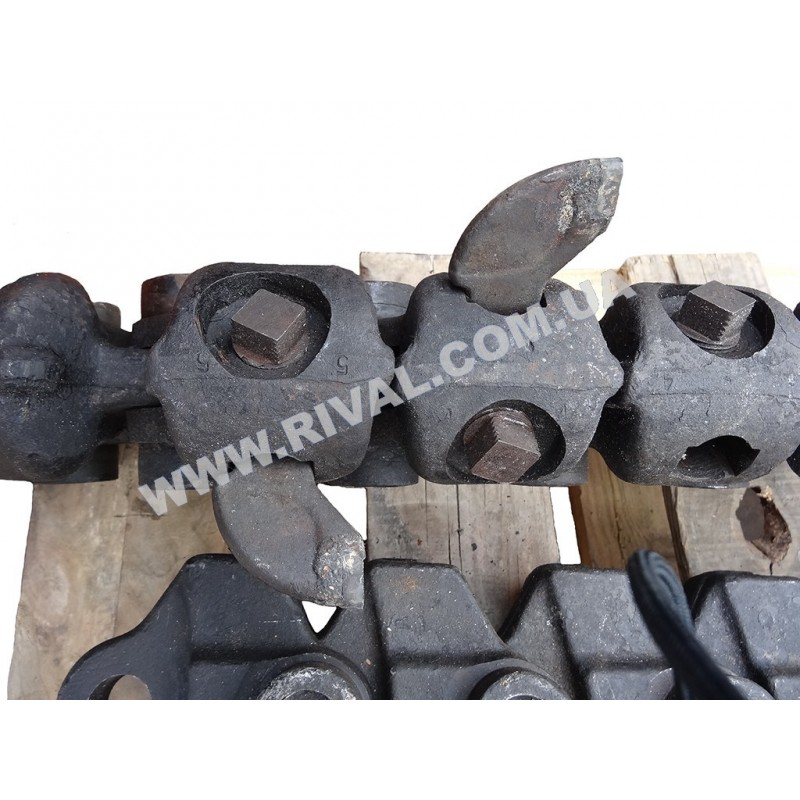

Конструкция цепи Урал 33

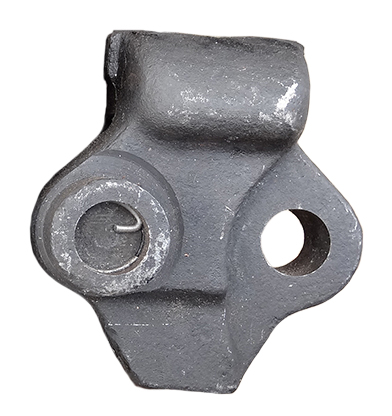

Звено

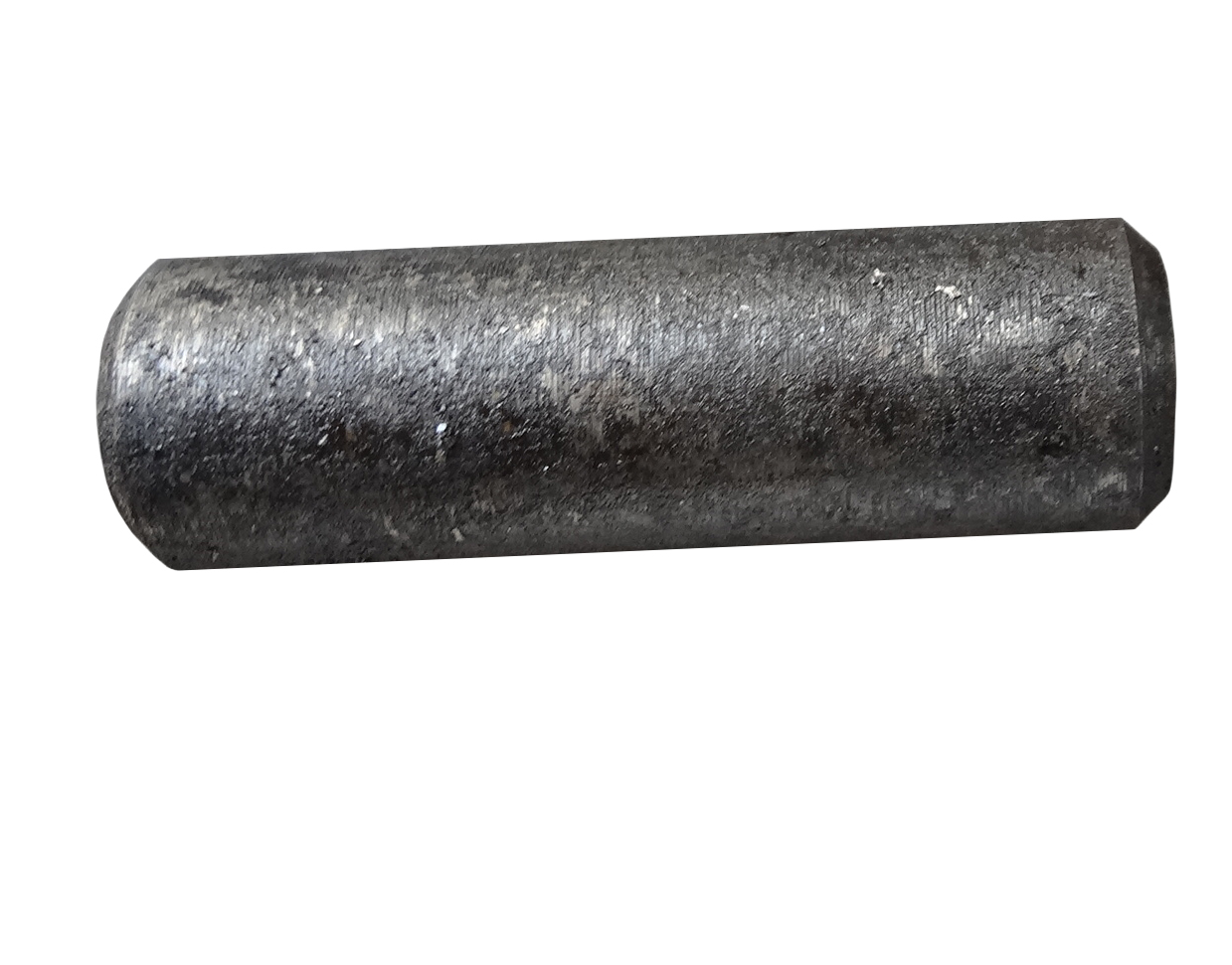

Палец

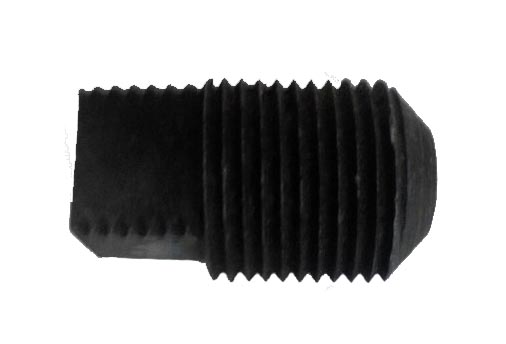

Стопорный болт

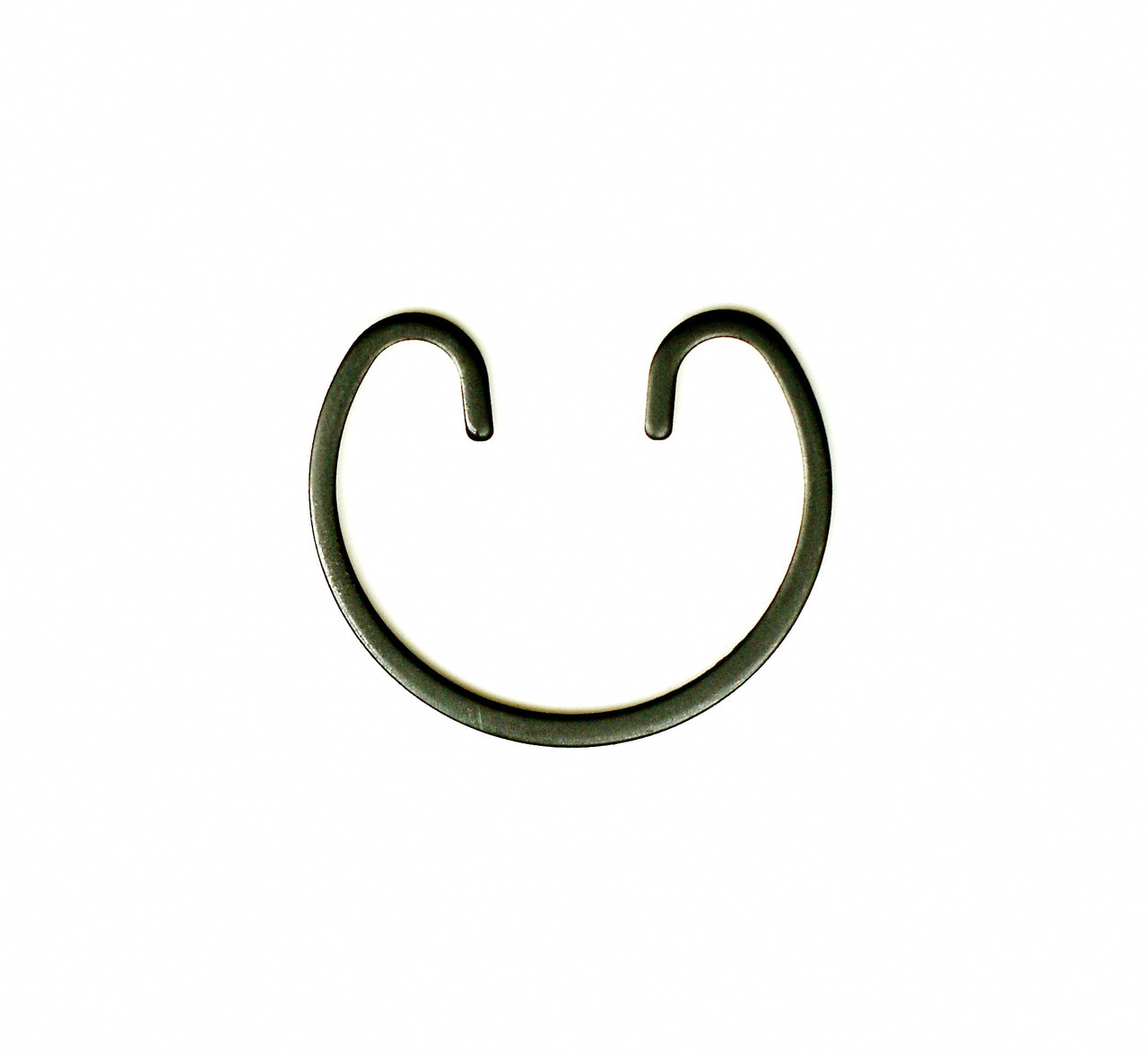

Стопорное кольцо

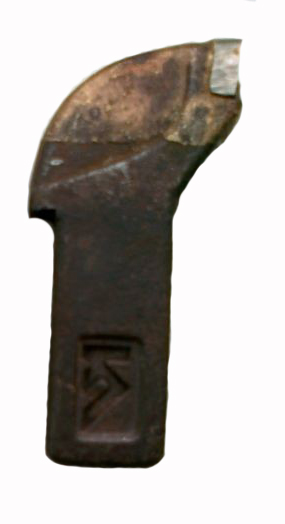

Зубок

Преимущества цепи Урал-33 перед грунторезами с летним рабочим органом.

Цепь Урал -33 имеет по своим характеристикам предназначена для рыться траншеи в сложных и твердых грунтах, но при этом она не подходит для рытья мягких и рыхлых грунтов, конструкция цепи не позволяет эффективно выгребать сыпучий и мягкий грунт, это приводит к преждевременному износу цепи, увеличивая при этом время и расходы на рытье траншеи.

Её основным преимуществом является возможность рытья траншеи по асфальту и в скалистом, каменистом грунте, как и дорожная фреза, цепь Урал – 33 может прокапывать траншеи сквозь асфальт без предварительной подготовки.
